Uitvoering:

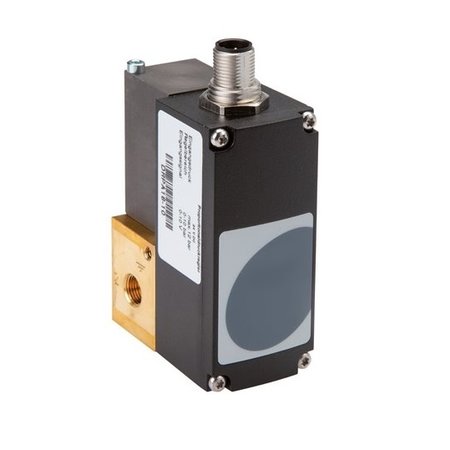

De proportioneel aangestuurde drukregelaar regelt de druk aan de secundaire zijde naar gelang het inkomende elektrische signaal (0 ... 10 V of 4 ... 20 mA). De regelaar functioneert als 3/2-wegs klep met klepzitting, voorzien van proportioneel aangestuurde klep en kan daardoor hoge doorstromingswaarden garanderen, zowel beluchtend als ontluchtend. Fijnfilteren van de perslucht is niet nodig. De klep kent geen verbruik van eigen lucht. De klep ontlucht als het inkomend signaal ontbreekt of als de verzorgingsspanning wegvalt.

De digitale regeling vergemakkelijkt het snel en simpel instellen van de regelparameters. Met behulp van een PC, een RS.232-verloopsteker en de programmatuur kunt u de proportioneel aan te sturen klep instellen en optimaliseren. U kunt deze instelling opslaan en toepassen voor andere kleppen.

⇒ Software optioneel verkrijgbaar

Tip:

Voor grotere doorstromingswaarden, verhoogde temperaturen, agressieve omgevingen en dergelijke, kan de proportioneel aangestuurde drukregelaar ook als pilootregelaar voor een op afstand aangestuurde drukregelaar (booster) van het type DRi (voor standaardtoepassingen) of FDRi 03 (voor precisieregelingen en grote ontluchtvermogens) worden toegepast.

Media: Gefilterde perslucht  & neutrale gassen, olievrij (50 µm)

Temperatuurbereik: 0°C tot +60°C

Stroomvoorziening: 21,6 tot 26,4 V (DC) V

Stroomopname: Type G 1/8": 500 mA, G 1/4": 1000 mA, G 1/2": 1400 mA

Beschermingsklasse: IP 65

Elektrische aansluiting: M 12-stekker (5-polig), hoek-kabelcontactdoos in het leveringspakket inbegrepen

Lineariteit: ± 0,5 % van eindwaarde

Herhaalbaarheid: ± 0,5 % van eindwaarde

Hysteresis: 1 % van de eindwaarde

Nauwkeurigheid: ± 0,5 % van de eindwaarde

Aanwijzing:

De kleppen warmen zich bij het bijbehorende signaal en de foutieve toevoerdruk te sterk op! Daarom wordt als drukbewaking het gebruik van een drukschakelaar aanbevolen. De ingangsdruk moet minimaal 10% hoger zijn dan de maximum benodigde uitgangsdruk

Optioneel:

Uitgaand signaal (toezichtfunctie) 0 ... 10 V -A10

Voordelen:

• Robuust, lage eisen aan de kwaliteit van de perslucht,
• Hoge doorstromingswaarde,
• Hoog ontluchtvermogen,
• Veelvoudige instelmogelijkheden via separate programmatuur

* Gemeten bij een ingangsdruk van 7 bar en een uitgangsdruk van 5 bar
