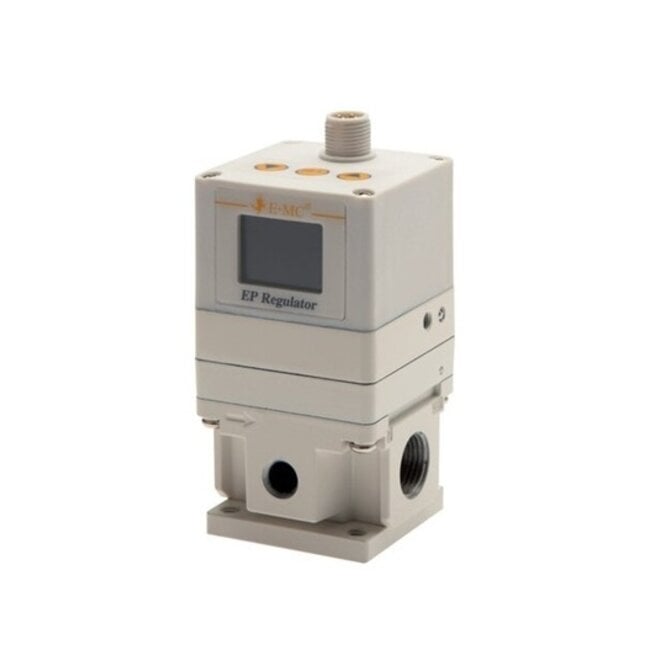

De proportionele drukregelaar regelt de druk op de secundaire zijde proportioneel aan een elektrisch ingangssignaal (0 - 10 V of 4 - 20 mA).

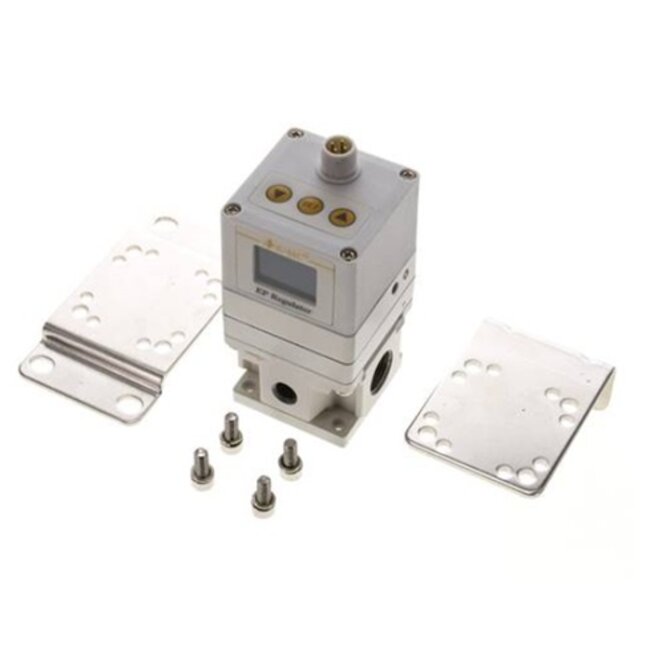

Leveringsomvang: Proportioneel aangestuurde drukregelaar inclusief L-bevestigingshoek en
voetbevestigingsplaat
Opmerking:
Voor grotere doorstromingswaarden, verhoogde temperaturen, agressieve omgevingen en dergelijke, kan de proportioneel aangestuurde drukregelaar ook als pilootregelaar voor een op afstand aangestuurde drukregelaar (booster) van het type DRi (voor standaardtoepassingen) of FDRi 03 (voor precisieregelingen en grote ontluchtvermogens) worden toegepast.

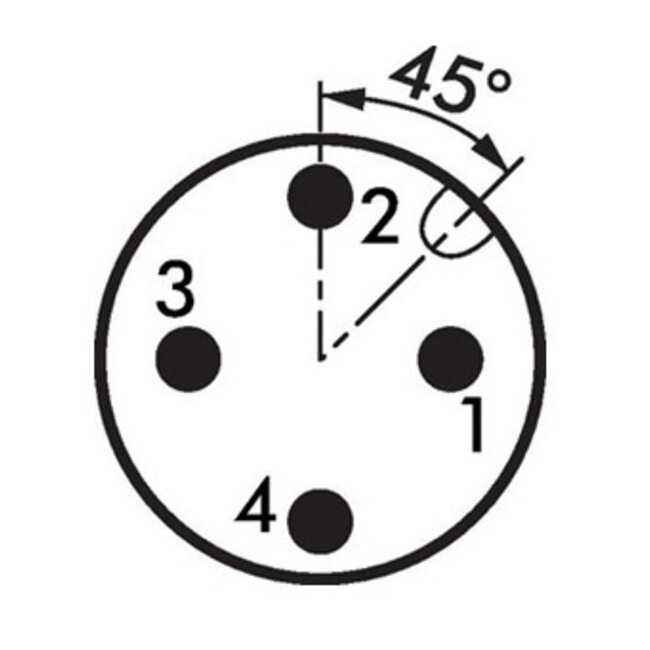

Elektrische aansluiting: M12- steekverbinder, A-gecodeerd, 4-polig (DIN EN 61076-2-101) (Stekker)
| Type | ETV 3000-5 |
| Schroefdraad | G3/8" |
| Ontluchtingsaansluiting | M5 & G1/8" |
| Media | Gefilterde perslucht (5 µm) & neutrale gassen, olievrij |
| Temperatuurbereik | 0°C tot +50°C |
| Stroomvoorziening | 21,6 tot 26,4 V (DC) |
| Stroomopname | max. 125 mA |
| Beschermingsklasse | IP 65 |
| Ingangssignaal | 0 - 10 Volt |
| Uitgangssignaal (Toezichtfunctie) | 1 - 5 Volt |
| Bereik drukregeling | 0,05 - 9 bar |
| Capaciteit | 1.150 Liter/min. |
| Ontluchting | 1.150 Liter/min. |
| Ingangsdruk | 1 - 10 bar (ten minste 1 bar hoger dan de insteldruk) |
| Lineariteit: | ± 1 % van de eindwaarde |
| Herhaalbaarheid | ± 0,5 % van de eindwaarde |
| Hysteresis | 0,5 % van eindwaarde |
| Nauwkeurigheid | ± 0,5 % van de eindwaarde |
| Manometeraansluiting | G1/8" |
