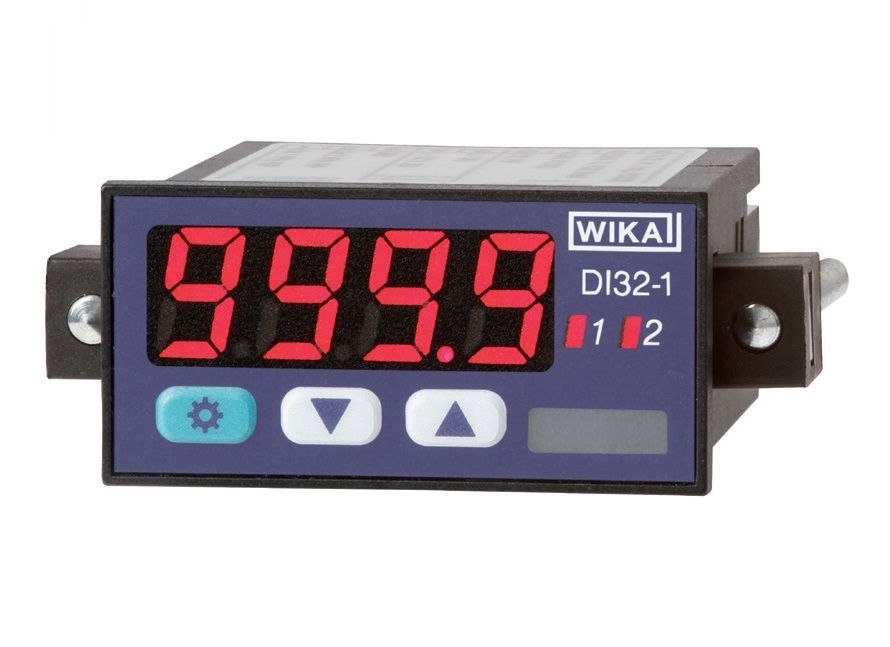

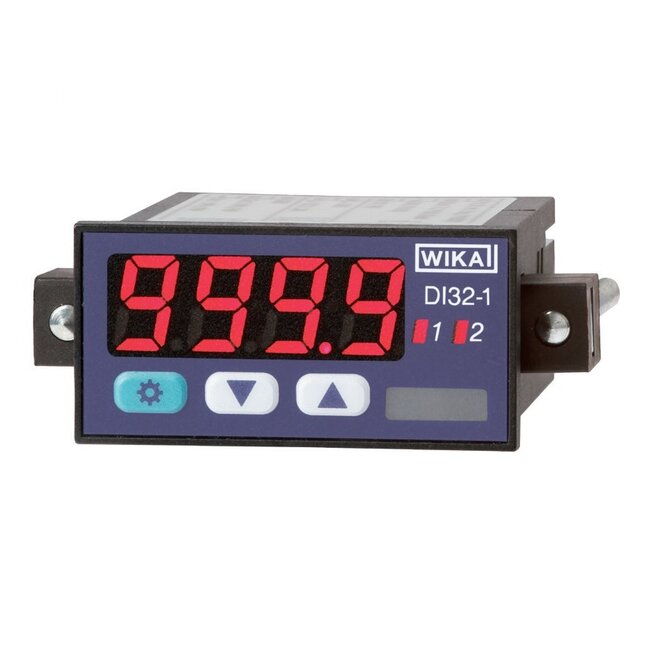

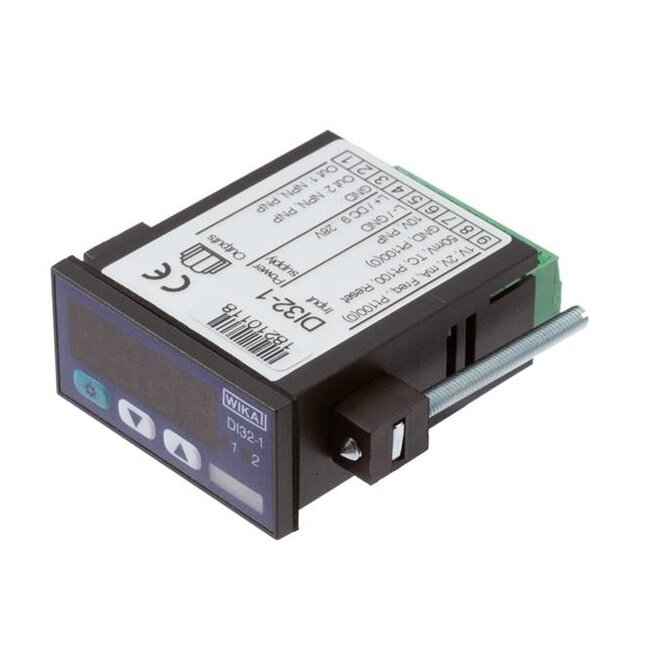

Digitale indicator met multifunctionele invoer DI32-1

De digitale indicator van het model DI32-1 is, vanwege zijn compacte formaat, in het bijzonder geschikt voor toepassingen met een beperkte opbouwruimte.

Voor de meest uiteenlopende inputsignalen, hij beschikt over een multifunctionele invoer met 23 verschillende invoerinstellingen. Het betreffende inputsignaal kan worden gekozen met behulp van de klemmentoekenning en het openen van de betreffende parameters in de instrumentconfiguratie. Op deze manier is het mogelijk beide transmitters met stroom- of spanningssignalen en weerstandsthermometers of thermokoppels op hetzelfde instrument aan te sluiten. Verder kan de indicator worden gebruikt voor het meten van frequentie en draaisnelheid en als up/down counter.

Model DI32-1 beschikt over twee transistor schakeloutputs. Hun schakelgedrag, hysterese en schakelvertragingen kunnen onafhankelijk van elkaar geparametriseerd worden.

Bovendien wordt de indicator gekenmerkt door andere praktische functies. Bijvoorbeeld het opvragen van MIN/MAX-waarden door eenvoudig gebruik van de bedieningstoetsen, een tarrafunctie en de mogelijkheid sensorwaarden tot vijf programmeerbare punten te lineariseren.

Alle configuratie en programmering kan via de bedieningstoetsen aan de voorzijde.

Materialen:

Behuizing en kijkvenster: Polycarbonaat

Temperatuurbereik:

-20°C tot +50°C

Beschermingsklasse:

voorzijde: IP 65

Ingangssignalen:

• Normsignalen (0-20 mA, 4-20 mA, 0-50 mV, 0-1V, 0-2V en 0-10V)
• weerstandsthermometer (Pt100 en Pt1000)
• thermokoppels (type K, J, N, T, S, R, B, E en L)
• frequentie/toerental (TTL en schakelcontact)

Uitgangen:

2 schakelcontacten (niet galv. gescheiden, PNP, NPN of Push Pull)

Uitgangsfuncties:

2-punts, 3-punts, 2-punts met alarm, Min-/Max-alarm gemeenschappelijk of gescheiden, schakelpunt vrij kiesbaar

Conversiepercentage:

Standaardsignaal en frequentiemeting: ca. 100 metingen/sec., temperatuurmeting: ca. 1 meting/sec.

Weergavenauwkeurigheid:

± 0,2 % van de marge voor spanningssignalen

Stroomvoorziening:

9 - 28 V DC

Weergave:

Viercijferige, rode LED-display, cijferhoogte: 10 mm

Afmetingen:

Voorframe: 24 x 48 mm, inbouwdiepte (met steekklem): ca. 67 mm
