Sang-A uit het Koreaanse Daegu is een echte push-in fittingen specialist en één van de wereldmarkt leidende partijen. Naast meerdere fabrieken en een wereldwijd omvattend verkoopnetwerk zijn er ook grote en bekende pneumatiek leveranciers die de Sang-A producten onder privat-label verkopen. Door haar keuze voor kwaliteit groeit Sang-A, mede door haar sterke assemblageautomatisering en de geautomatiseerde testfaciliteiten. Op Sang-A kunt u bouwen.
Afgelopen jaren zijn de push-in fittingen geheel opnieuw ontworpen voor een nog compactere uitvoering en hogere werkdrukken. Door de voorspanning op de afdichtingslip heeft u een uitstekende afdichting ook bij vacuum- toepassingen en of trillingen. U steekt de leiding makkelijk in. En de lipseal dicht perfect af, ook bij licht afwijkende leidingtoleranties.
medium
perslucht, neutrale gassen en vloeistoffen
werkdrukken
-0.95 bar / +20 bar
temperaturen
-20°C / +80°C
opmerkingen
siliconenvrij en conform RoHS

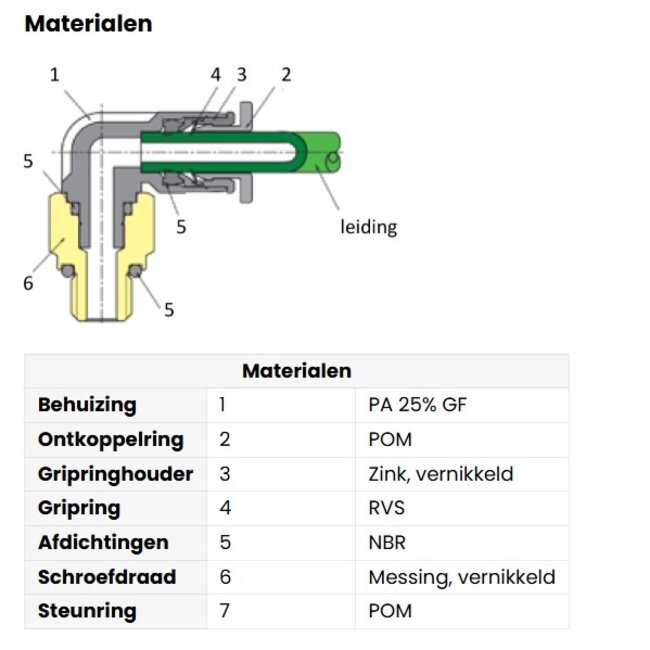

Materialen
behuizing
1
PA 25% GF
ontkoppelring
2
POM
gripringhouder
3
Zink, vernikkeld
gripring
4
RVS
afdichtingen
5
NBR
schroefdraad
6
messing, vernikkeld
steunring
7
POM
Sang-A compacte push-in fittingen
Voor toepassing waar u zeer klein moet bouwen heeft Sang-A de compacte serie ontwikkeld. Smaller en compacter bouwend kunt u nu overal uw leiding aansluiten.
Door de voorspanning op de afdichtingslip heeft u een uitstekende afdichting ook bij vacuumtoepassingen en of trillingen. De ovale ontkoppelring geeft u grip in de kleinste ruimtes. De compacte fittingen zijn leverbaar voor leiding met een diameter van Ø2, Ø3, Ø4 en Ø6mm
Montage aanhaalmomenten
aanhaalmoment Nm
BSPT conisch: R ISO 7.1
BSPP recht: G ISO 228-A
Metrisch: M ISO R/262
leidingmaten Ø
1/8"
8 Nm *
-01
-G01
3, 4, 6, 8, 10, 12
1/4"
13 Nm *
-02
-G02
4, 6, 8, 10, 12
3/8"
23 Nm *
-03
-G03
4, 6, 8, 10, 12, 14, 16
1/2"
29 Nm *
-04
-G04
6, 8, 10, 12, 14, 16
M3 x 0.5
0.7 Nm
M3
2, 3, 4
M5 x 0.8
1.7 Nm
M5
2, 3, 4, 6
M6 x 1.0
2.4 Nm
M6
3, 4, 6
M6 x 0.75
2.4 Nm
M6
3, 4
model PCC
M8 x 0.75
3.1 Nm
M8
4, 6
model PCC
* geldt voor BSPT conische draad. BSPP (rechte draad met O-ring) handvast draaien vervolgens driekwart slag natrekken.
Sang-A uit het Koreaanse Daegu is een echte push-in fittingen specialist en één van de wereldmarkt leidende partijen. Naast meerdere fabrieken en een wereldwijd omvattend verkoopnetwerk zijn er ook grote en bekende pneumatiek leveranciers die de Sang-A producten onder privat-label verkopen. Door haar keuze voor kwaliteit groeit Sang-A, mede door haar sterke assemblageautomatisering en de geautomatiseerde testfaciliteiten. Op Sang-A kunt u bouwen.
Afgelopen jaren zijn de push-in fittingen geheel opnieuw ontworpen voor een nog compactere uitvoering en hogere werkdrukken. Door de voorspanning op de afdichtingslip heeft u een uitstekende afdichting ook bij vacuum- toepassingen en of trillingen. U steekt de leiding makkelijk in. En de lipseal dicht perfect af, ook bij licht afwijkende leidingtoleranties.
medium
perslucht, neutrale gassen en vloeistoffen
werkdrukken
-0.95 bar / +20 bar
temperaturen
-20°C / +80°C
opmerkingen
siliconenvrij en conform RoHS
Materialen
behuizing
1
PA 25% GF
ontkoppelring
2
POM
gripringhouder
3
Zink, vernikkeld
gripring
4
RVS
afdichtingen
5
NBR
schroefdraad
6
messing, vernikkeld
steunring
7
POM
Sang-A compacte push-in fittingen
Voor toepassing waar u zeer klein moet bouwen heeft Sang-A de compacte serie ontwikkeld. Smaller en compacter bouwend kunt u nu overal uw leiding aansluiten.
Door de voorspanning op de afdichtingslip heeft u een uitstekende afdichting ook bij vacuumtoepassingen en of trillingen. De ovale ontkoppelring geeft u grip in de kleinste ruimtes. De compacte fittingen zijn leverbaar voor leiding met een diameter van Ø2, Ø3, Ø4 en Ø6mm
Montage aanhaalmomenten
aanhaalmoment Nm
BSPT conisch: R ISO 7.1
BSPP recht: G ISO 228-A
Metrisch: M ISO R/262
leidingmaten Ø
1/8"
8 Nm *
-01
-G01
3, 4, 6, 8, 10, 12
1/4"
13 Nm *
-02
-G02
4, 6, 8, 10, 12
3/8"
23 Nm *
-03
-G03
4, 6, 8, 10, 12, 14, 16
1/2"
29 Nm *
-04
-G04
6, 8, 10, 12, 14, 16
M3 x 0.5
0.7 Nm
M3
2, 3, 4
M5 x 0.8
1.7 Nm
M5
2, 3, 4, 6
M6 x 1.0
2.4 Nm
M6
3, 4, 6
M6 x 0.75
2.4 Nm
M6
3, 4
model PCC
M8 x 0.75
3.1 Nm
M8
4, 6
model PCC
* geldt voor BSPT conische draad. BSPP (rechte draad met O-ring) handvast draaien vervolgens driekwart slag natrekken.
