Nufors-XF condensaataftap
Nufors-XF condensaataftap
De NUFORS-XF verwijdert alle typen condensaat uit grote persluchtsystemen met een capaciteit tot 500 m³/min, zonder daarbij gebruik te maken van elektriciteit en zonder het onnodige verlies van perslucht.
De NUFORS-XF biedt u een uitzonderlijk grote aftapcapaciteit van 4.800 liter condensaat per uur bij 16 bar.
Het proces verloopt automatisch en is gebaseerd op een 3/2-weg niveaugestuurd ventiel dat een direct gestuurd zuigerventiel aanstuurt.
De NUFORS-XF is uitermate geschikt voorapplicaties waar elektriciteit niet beschikbaar, te duur of onbetrouwbaar is.
Daarnaast kan de NUFORS-XF in applicaties worden toegepast die een hogere beschermingsklasse voor de behuizing vereisen. De NUFORS-XF biedt een IP68/NEMA6 bescherming.
SPECIFICATIES
MAX. COMPRESSORCAPACITEIT | 500 m³/min. (17.500 cfm) enkel als richtlijn |
MAX. AFTAPCAPACITEIT | 4.800 liter condensaat per uur bij 16 bar |
MIN./MAX. SYSTEEMDRUK | 3 - 16 bar |
MIN./MAX. MEDIUMTEMPERATUUR | 1 - 50 °C |
MIN./MAX. OMGEVINGSTEMPERATUUR | 1 - 50 °C |
BESCHERMINGSKLASSE BEHUIZING | IP68 (NEMA6) |
INLAATAANSLUITINGEN | 3/4" BSP of NPT, 3 inlaatopties |
INLAATHOOGTE | 15.1 cm (boven), 13.3 cm en 1.8 cm (zijkant) |

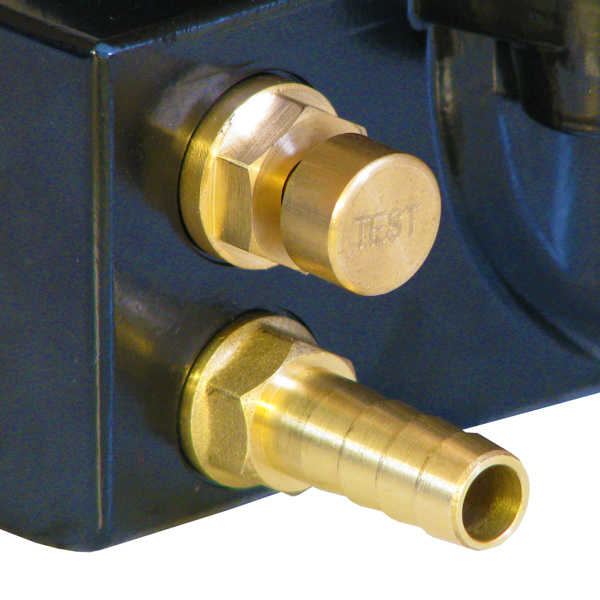

UITLAATAANSLUITING | 3/4" BSP, met messing slangtule |
VENTIEL TYPE | Direct gestuurd |
VENTIELDOORLAAT | 12 mm |
VENTIELAFDICHTING | FPM |
ONDERHOUDSVRIENDELIJK VENTIEL | Ja |
BEHUIZINGMATERIAAL | Corrosie bestendig aluminium, EP gecoat |
TEST FUNCTIE | Ja |
