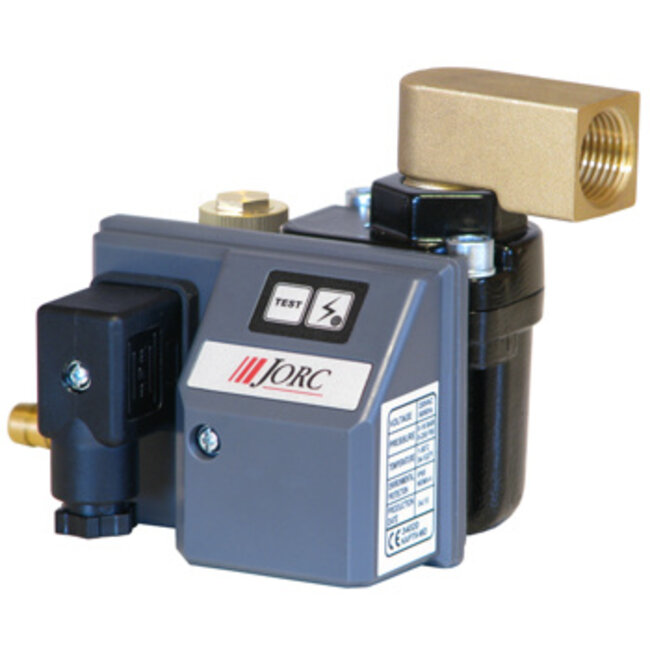

KAPTIV-MD Elektronische aftap
De KAPTIV-MD is een compacte, elektronische, niveaugestuurde condensaataftap ontworpen voor kleinere perslucht toepassingen.
De KAPTIV-MD maakt gebruik van een betrouwbaar JORC direct gestuurd ventiel met FPM afdichtingen voor een drukbereik van 0 tot 16 bar.
Het solide en robuuste ontwerp van de aluminium behuizing is ook toegepast op dit model, net zoals de grotere KAPTIV modellen.
Met een inlaat hoogte van slechts 74 mm is dit een zeer compacte oplossing met nog niet eerder vertoond installatiegemak en betrouwbaarheid. Het gewicht van de KAPTIV-MD is slechts 0.5 kg!
De maximale compressor capaciteit waarvoor deze aftap ontworpen is, is 10m3/min en vanwege de extreem compacte afmetingen omvat de toepassingen voor deze aftap drogers en filters.
| MAX. COMPRESSORCAPACITEIT | 10 m³/min. |
| MAX. AFVOERCAPACITEIT | 45 liter condensaat per uur bij 16 bar |
| DRUKBEREIK | 0 - 16 bar |
| VENTIELTYPE | 2/2 weg, directgestuurd |
| VENTIELDOORLAAT | 2 mm |
| VENTIELAFDICHTINGEN | FPM |
| INLAATAANSLUITING | 1/2″ (BSP of NPT) |
| INLAATHOOGTE | 7.4 cm |
| UITLAATAANSTLUITING | 1/4″ BSP |
| MEDIUM TEMPERATUUR | 1 - 50 °C |
| OMGEVINGSTEMPERATUUR | 1 - 50 °C |
| VOLTAGE STROOMVOORZIENING | 230VAC / 115VAC / 24VAC / 24VDC |
| STROOMAANSLUITING | DIN 43650-B |

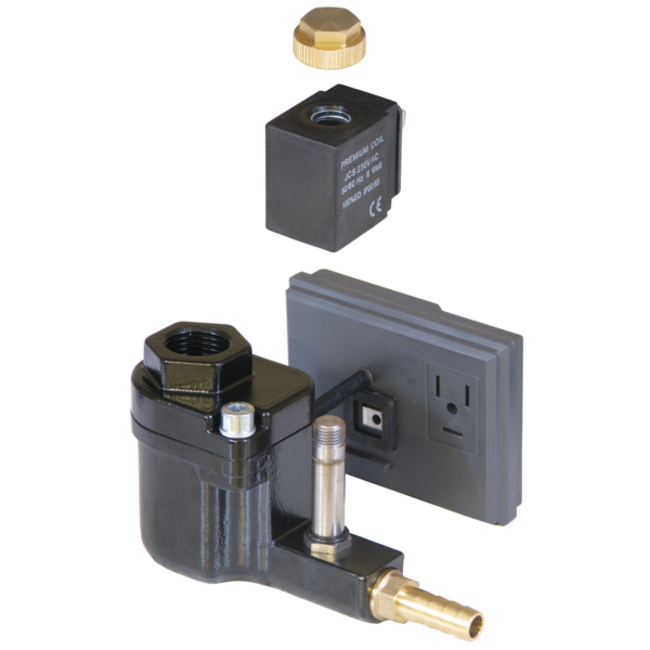

| ONDERHOUDSVRIENDELIJK VENTIEL | Ja |
| TESTFUNCTIE | Ja |
| OMGEVINGSBESCHERMING | IP65 (NEMA4) |

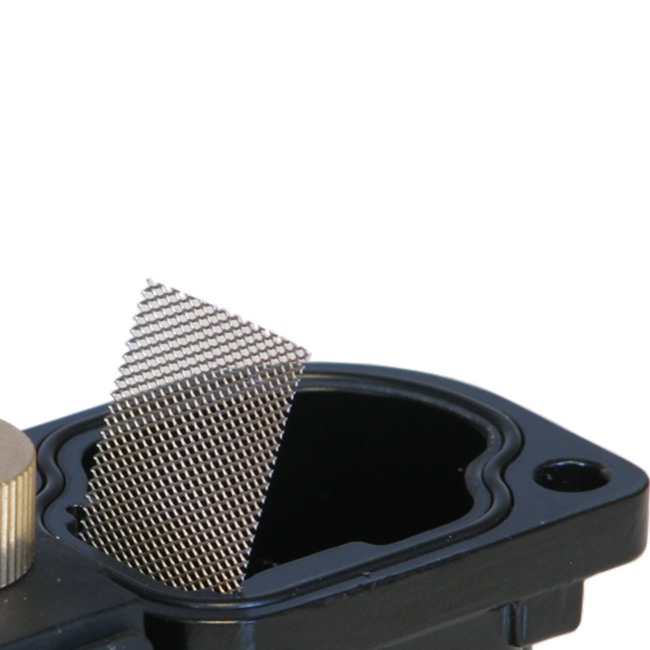

| INGEBOUWD VUILZEEFJE | Ja |
| BEHUIZINGMATERIAAL | Corrosiebestendig aluminium, EP coating |
