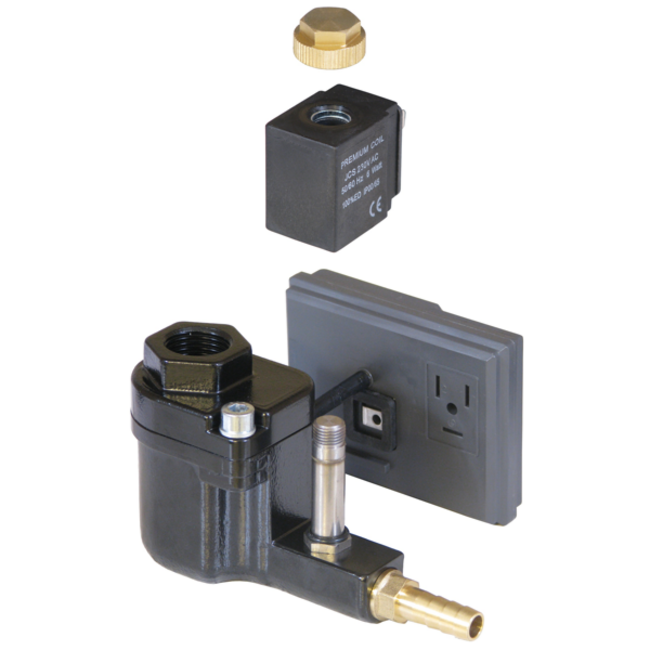

KAPTIV-MD-AL Elektronische aftap NO
KAPTIV-MD-AL Elektronische aftap NO

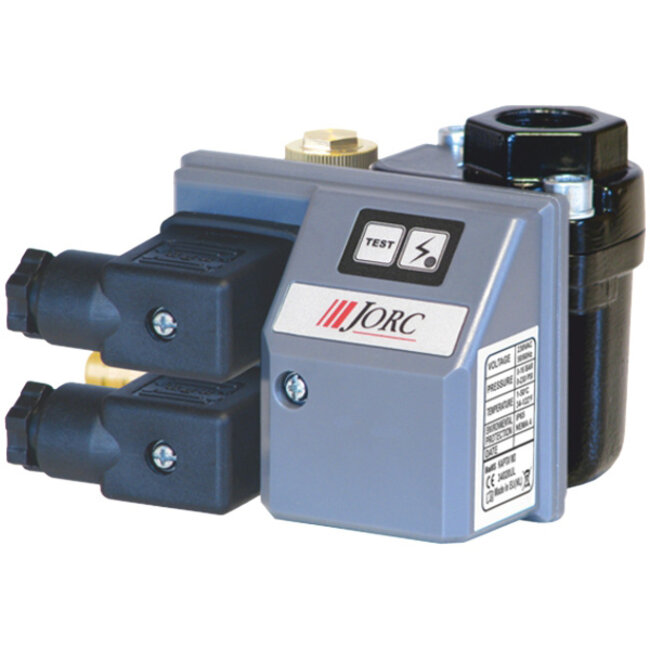

De KAPTIV-MD-AL is een electronische, niveaugestuurde, persluchtverlies vrije condensaataftap met alarmfunctie (potentiaalvrij relais), geschikt voor installaties tot 10 m³/min. (compressorcapaciteit). De alarmopties zijn: A1 (Normaal open contact) of A2 (Normaal gesloten contact).
Deze uitzonderlijk veelzijdige en compacte condensaataftap is uit voorraad leverbaar in meerdere voltageopties, met een drukbereik van 0 tot 16 bar en weegt slechts 0,5 kg.
De KAPTIV-MD-AL verwijdert condenstaat uit persluchtsystemen zonder verlies van perslucht.
Met functies zoals een testknop, LED-indicatie en automatische blokkagedetectie is deze ergonomische condensaataftap de optimale keuze voor een betrouwbaar en energiebesparend aftapproces. Dankzij de inbouwhoogte van slechts 7,4 cm is deze aftap uitermate geschikt voor applicaties waar de installatieruimte beperkt is.
Om de montage in applicaties met een eventuele hoogterestrictie te vereenvoudigen, is de zij-inlaat adapter een handig hulpmiddel.
Het compacte formaat van de KAPTIV-MD-AL kan van doorslaggevend belang zijn bij toepassingen zoals koeldrogers en filters.
SPECIFICATIES
| MAX. COMPRESSORCAPACITEIT | 10 m³/min. |
| MAX. AFVOERCAPACITEIT | 45 liter condensaat per uur bij 16 bar |
| MIN./MAX. SYSTEEMDRUK | 0 - 16 bar |
| MIN./MAX. MEDIUMTEMPERATUUR | 1 - 50 °C |
| MIN./MAX. OMGEVINGSTEMPERATUUR | 1 - 50 °C |
| STROOMTOEVOER | 230VAC / 115VAC / 24VAC / 24VDC |
| OMGEVINGSBESCHERMING | IP65 (NEMA4) |

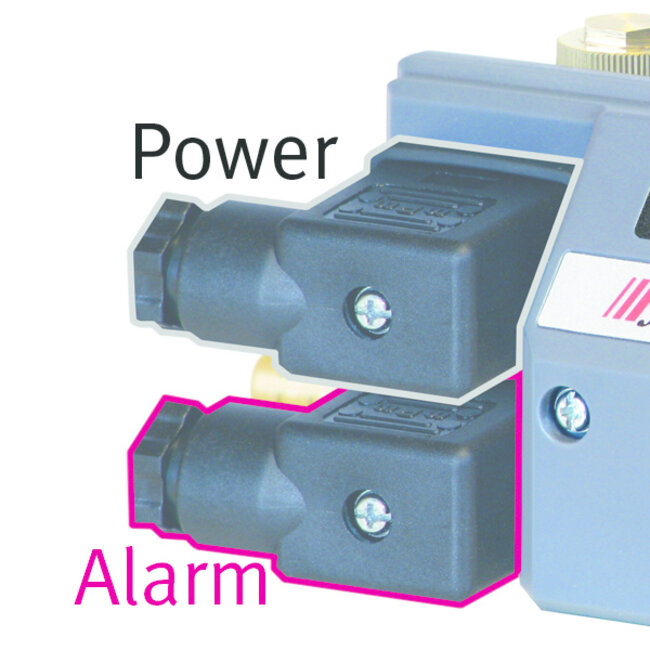

| STROOM- EN ALARMSTEKKERTYPE | DIN 43650-B |
| INLAATAANSLUITING | 1/2" (BSP of NPT) |
| INLAATHOOGTE | 7.4 cm |
| ZIJ-INLAAT ADAPTER | Ja, optioneel |
| UITLAATAANSLUITING | 1/4" BSP, incl. messing slangtule |
| VENTIELTYPE | 2/2 weg, directgestuurd |
| VENTIELDOORLAAT | 2 mm |
| VENTIELAFDICHTING | FPM |
| ONDERHOUDSVRIENDELIJK VENTIEL | Ja |
| GEÏNTEGREERDE ZEEF | Ja |
| BEHUIZINGMATERIAAL | Corrosiebestendig aluminium |
| TESTFUNCTIE | Ja |
| VISUEEL ALARM | Ja, LED indicatie |
| ALARMTYPES A1/A2 | Alarm-uitgangscontact (potentiaalvrij relais). A1 (N/O) = Normaal geopend contact, gesloten in alarmmodus. A2 (N/C) = Normaal gesloten contact, onderbroken in alarmmodus. |
| ALARM SPECIFICATIES | Max. 230VAC, max 4A, 1000VA of 200VDC, 100W en min 5VC, 100mA |
